車載MP3的系統設計總體方案

　　1.1.2軟件系統構成

　　設計一個關于車載MP3的系統，軟件設計是必不可少的。車載MP3系統的軟件設計分為兩部分：

　　AT89C51SND1：?jiǎn)纹瑱C(jī)則響應各種來自系統的USB標準請求，完成各種數據的交換工作和事件處理;而客戶驅動程序則讓主機可以識別USB設備，并通過應用軟件來存取USB設備，完成通信功能。

　　2 硬件系統設計

　　2.1 硬件系統的結構組成

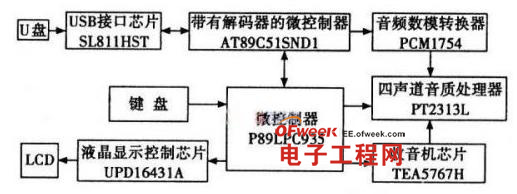

　　車載MP3的系統設計主要使用的集成芯片有：帶有解碼器的微控制器(AT89C51 SND1)、微控制器(P89LPC935)、四聲道音質處理器(PT23-13L)，USB接口芯片(SL811HS)、靜態RAM(CY62256)、收音機芯片(TEA5767H)、音頻功率放大器(TDA7384)、音頻數模轉換器(PCMl754)、液晶顯示控制芯片(UPDl6431A)。構成的硬件框圖如圖2所示。

車載MP3的系統設計總體方案

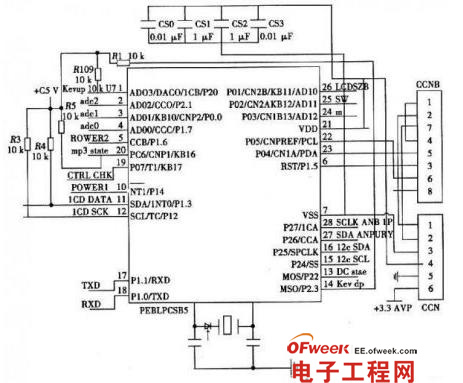

　　2.2 控制模塊的硬件設計

　　整個系統的工作狀態分為兩個狀態：關閉狀態，工作狀態。

　　下載時(燒錄)，它的外設電路全部斷電，只有P89LPC935有電，且有計算機供電。它的5 V工作電源通過6個引腳的雙排插針與計算機相連而獲得。

車載MP3的系統設計總體方案
